Il reattore del nucleo aereo è un tipo di filtro armonico . a livelli di tensione media e elevati, i filtri armonici sono generalmente progettati, specificati e fabbricati usando i reattori del core di ferro o i reattori del nucleo d'aria . in circostanze normali, la tensione della potenza, la tensione della potenza, la tensione della potenza, la potenza della potenza, la tensione della potenza, la potenza della potenza, la tensione di energia. La tensione aumenterà durante il funzionamento . Pertanto, il reattore del core aria è utile .
Questo post fornisce informazioni utili sul reattore Air Core e vari suggerimenti di manutenzione . spero che tu possa avere un'esperienza perfetta nel processo di utilizzo successivo . Dig nel post ora!
1. Cos'è il reattore?
2. Quali sono i parametri principali per i reattori?
3. Che cos'è il reattore del nucleo aereo?
4. Quali sono le applicazioni per il reattore del core aria?
5. Quali sono i principali vantaggi del reattore dell'aria?
6. Quali sono gli svantaggi del reattore del nucleo aereo?
7. Quali sono i disegni del reattore del nucleo d'aria?
8. Quali sono i tipi di reattore del nucleo d'aria?
9. Quali sono le condizioni di lavoro del reattore del nucleo d'aria?
10. Quali sono gli accessori per il reattore del core aria?
11. Quali sono le operazioni prima dell'uso del reattore del nucleo d'aria?
12. Quali sono i suggerimenti di manutenzione per il reattore del nucleo d'aria?
Qual è il reattore: LTEC
Un reattore è un componente elettrico a due terminali passivi . Si chiama anche un reattore di linea o strofina . quando la corrente scorre attraverso di esso, memorizza l'energia elettrica in un campo magnetico, bloccando così i cambiamenti di corrente, proteggendo contro le punte di tensione e i transitori, stabilizzando la voltaggio e proteggendo le apparecchiature elettriche {} {} {}}
I parametri principali che determinano le prestazioni e l'applicazione dei reattori includono:
Induttanza (L)
Induttanza (L) -Sourced: ElectricalTechnology
L'induttanza rappresenta la capacità del reattore di resistere alle variazioni della corrente, di solito in Henry (H) . il suo valore generalmente varia da microhenry (µh) a millihenry (MH) . Reattori industriali sono persino in Enrico . Il valore dell'induttore del reattore generalmente dipende dal numero di turni e dai reattori industriali. geometria .
Corrente classificata (i)
Currente classificata (I) -Sourced: Kebamerica
La corrente nominale si riferisce alla corrente continua massima che il reattore può resistere senza surriscaldamento . include principalmente la corrente di picco/sonda
Resistenza DC (DCR)
DC Resistance (DCR) -Sourced: ResearchGate
La resistenza a DC si riferisce alla resistenza intrinseca dell'avvolgimento del reattore, di solito in ohm (ω) . è soggetto a perdita di alimentazione (perdita I²R) e riscaldamento del dispositivo .
Corrente di saturazione
Saturazione di corrente di corrente: Sstatic
La corrente di saturazione si riferisce al livello corrente quando il materiale centrale raggiunge la saturazione . provoca un forte calo dell'induttanza . e il ruolo chiave è evitare la perdita di caratteristiche induttive nelle applicazioni ad alta corrente .
Fattore di qualità (Q)
Fattore di qualità (Q) -Sourced: allelcoelec
Il fattore di qualità è il rapporto tra reattanza induttiva e resistenza (R) a una data frequenza . maggiore è il valore del fattore di qualità, maggiore è la perdita di energia .
Frequenza auto-risonante (SRF)
Frequenza auto-risonante (SRF) -Sourced: Everythingrf
La frequenza di autosonante si riferisce alla frequenza in cui l'induttanza del reattore risuona con la sua capacità parassita . quando la corrente supera la frequenza autosufficiente, il reattore si comporta come un condensatore .}
Materiale core

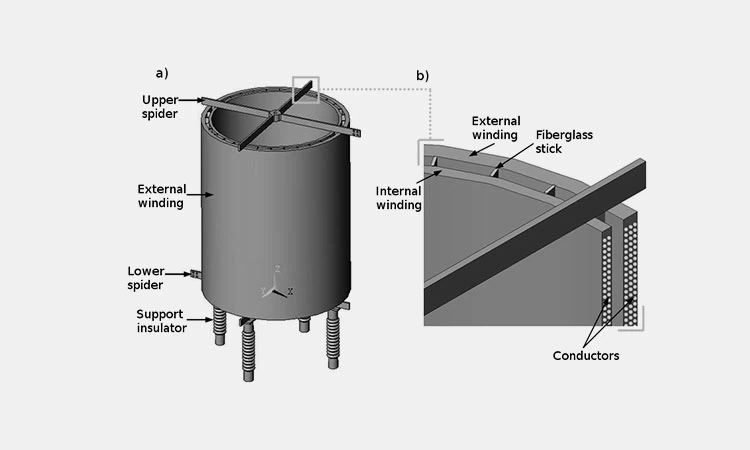

Core Material-Sourced: ResearchGate
Il materiale core del reattore può essere diviso in core d'aria, core di ferrite, nucleo di polvere di ferro e acciaio silicio laminata . core d'aria si riferisce a nessun core (bassa induttanza, saturazione, usata per applicazioni ad alta frequenza) . Core di ferrite si riferisce a permeabilità elevata, idoneo per gli induttori ad alta frequenza {4} Induttori con saturazione media . acciaio silicio laminato viene generalmente usato per reattori di potenza a bassa frequenza (ad esempio, reattori di linea) .
Aumento della temperatura e caratteristiche termiche
L'aumento della temperatura e le caratteristiche termiche si riferiscono alla temperatura operativa massima . è principalmente limitato dall'isolamento e dai materiali core . resistenza termica (gradi /w) si riferisce alla velocità di dissipazione del calore .
Valutazione dell'isolamento e della tensione
Isolamento e tensione di prova: sstatic
La valutazione della tensione è la tensione massima che il reattore può resistere a . La classe di isolamento determina la resistenza termica del dispositivo (e . g ., classe b, f, h) .}}
Gamma di frequenza
L'intervallo di frequenza si riferisce alla frequenza operativa del dispositivo . i reattori funzionano in modo diverso a basse e alte frequenze .
Reattori al nucleo d'aria, noto anche come induttori del nucleo d'aria, sono un componente induttivo . non hanno un nucleo magnetico e si basano esclusivamente sull'autoduttanza degli avvolgimenti della bobina in aria libera (e talvolta una struttura di supporto non magnetica) .
Le caratteristiche principali dei reattori del nucleo d'aria sono:
Nessun nucleo magnetico
Nessuna provenienza del nucleo magnetico: Wikimedia
A differenza dei reattori al nucleo di ferro, i reattori al nucleo d'aria non usano materiali magnetici nella loro costruzione . generalmente usano materiali aria o non magnetici come plastica, ceramica o fibra di vetro per il supporto strutturale .
Induttanza lineare
Il design coreless consente all'induttanza di rimanere stabile anche ad alte correnti . Questo design è ideale per applicazioni ad alta corrente o ad alta frequenza .
Basse perdite alle alte frequenze
La mancanza di perdite di base è ideale per RF e circuiti ad alta frequenza .
Bassi valori di induttanza
Valori a bassa induttanza-Sourced: AllaboutCircuits
I reattori del nucleo d'aria offrono generalmente valori di induttanza più bassi rispetto ai reattori del nucleo di ferro ., tuttavia richiede più giri o bobine più grandi per ottenere valori di induttanza comparabili ai reattori del nucleo di ferro .
Nessuna isteresi o perdite di corrente vorticosa
Nessuna isteresi o perdite di corrente vorticosa: MotionControlps
Poiché non esiste materiale ferromagnetico, i reattori del nucleo d'aria hanno perdite molto basse, il che migliora l'efficienza nelle applicazioni ad alta frequenza .
Frequenza auto-risonante elevata (SRF)
A causa della bassa capacità parassita, i reattori ad aria-core possono funzionare in un intervallo di frequenza molto elevato .
Dal punto di vista funzionale, l'ambito dell'applicazione del reattore core Aire è:
Limitazione corrente
Attuale limite di Limitazione: NextPCB
Il reattore del nucleo d'aria può essere collegato in serie a linee di trasmissione o alimentatori per la limitazione della corrente e la protezione del circuito . in caso di corto circuito o guasto nel sistema, può proteggere l'intero sistema .
Mondazione del punto neutro
Punto neutro Souring-Sourced: Zandz
Il reattore al nucleo d'aria può essere utilizzato per la messa a terra del punto neutro di griglia di potenza trifase . può limitare la corrente quando si verifica un errore tra la linea di fase e la linea di terra .
Filtro armonico
Filtro armonico: ScienceDirect
Quando sono in esecuzione grandi motori a induzione, la griglia di potenza è soggetta a distorsioni e armoniche . I reattori del nucleo aereo possono filtrare o eliminare le armoniche, i guasti del sistema di controllo, ridurre le perdite e migliorare l'efficienza dell'alimentazione del sistema .}}
Dall'industria delle applicazioni e dal sistema, i reattori del nucleo aereo possono essere utilizzati per:
Circuiti RF e sistemi di antenna
Circuiti RF e sistemi di antenna provenienti: Toyon
I reattori del nucleo d'aria vengono utilizzati per i circuiti di sintonia, i filtri e la corrispondenza dell'impedenza (a causa dell'elevata frequenza di auto-risonanza) .
Elettronica di alimentazione ad alta frequenza
Elettronica di alimentazione ad alta frequenza: NWL
I reattori del nucleo d'aria possono essere utilizzati in elettronica di alimentazione ad alta frequenza per la commutazione di alimentatori (SMP), convertitori risonanti e bobine Tesla .
Sistemi di alimentazione
Power Systems-Sourced: ResearchGate
I reattori al nucleo d'aria possono essere utilizzati nei sistemi di alimentazione per limitare le correnti di errore e filtrare le armoniche .
Attrezzatura medica e scientifica
Attrezzature mediche e scientifiche: SANMEDICALSUPPLY
Può essere utilizzato anche in macchine MRI, riscaldatori a induzione ed esperimenti ad alta tensione .
Elaborazione audio e segnale
Il reattore al nucleo aereo può anche essere utilizzato in sistemi di crossover audio di fascia alta, adatti per l'elaborazione audio e del segnale .
Quali sono i principali vantaggi della provenienza del reattore dell'aria: ADP
Il reattore del nucleo aereo è una soluzione molto economica per la compensazione della potenza reattiva nei sistemi di trasmissione e distribuzione di potenza . I suoi principali vantaggi includono:
Alta resistenza
Il reattore del nucleo d'aria può resistere ad alte correnti di cortocircuito e ad alta resistenza meccanica . e rumore basso, adatto per applicazioni sensibili al rumore .
Bassi requisiti di manutenzione
Air core reactor has low maintenance requirements. The equipment is compact and suitable for installation in compact areas. After surface pre-treatment, it can resist UV and pollution. Low maintenance requirements and more environmentally friendly.
Economico ed efficiente
Il reattore del nucleo d'aria è installato in tensioni di sistema fino a 500 kV e può essere collegato direttamente al bus sottostazione, la fine della linea di trasmissione o
L'avvolgimento terziario di un grande trasformatore di potenza . questo metodo è più economico ed efficiente .
Alta qualità e affidabilità
Il reattore del nucleo aereo utilizza generalmente materiali di prima classe e processi di produzione per garantire l'alta qualità e l'affidabilità dell'attrezzatura . L'ascesa di temperatura e la progettazione dielettrica sono più conservativi, estendendo così la durata dell'attrezzatura .
I principali svantaggi dei reattori del nucleo aereo includono:
Bassa induttanza per unità di dimensioni
Bassa induttanza per unità di dimensioni: esempi
Rispetto ai reattori del nucleo di ferro, i reattori del nucleo d'aria hanno una minore induttanza per una dimensione unitaria . se l'induttanza è uguale a quella del nucleo di ferro, è richiesta una bobina più grande .
Alta interferenza elettromagnetica (EMI)
Ad alta interferenza elettromagnetica (EMI)-Emheater
Se il reattore del nucleo d'aria adotta un design non schermato, può irradiare più rumore .
Elevata fragilità meccanica
A causa della struttura vuota, i reattori del nucleo d'aria di solito richiedono supporto strutturale (e . g . resina epossidica, scheletro ceramico) {{2}
Quali sono i disegni della sede del reattore al nucleo dell'aria: Hilkar
I reattori ad aria-core generalmente usano una struttura di incapsulamento della fibra di vetro . i suoi avvolgimenti sono composti da più conduttori di alluminio isolati, che sono meccanicamente fissati in fibre di vetro impregnate di resina epossidica per formare un cilindro o un cilindro multiplo .}
Ogni cilindro è separato da distanziali in fibra di vetro verticali per formare un canale di raffreddamento . Questo design strutturale può ridurre l'impronta di installazione .
Esistono molti tipi di reattori ad aria-core, principalmente tra cui i seguenti:
Reattori shunt
Shunt Reactors-Sourced: Studyelectrical
Shunt Air-core Reactors sono dispositivi appositamente utilizzati per compensare le linee di trasmissione o i cavi comuni . in condizioni di carico basso, consentono all'energia di corrente più attiva di fluire attraverso il sistema e ridurre l'aumento di tensione causato dalla capacità della linea di trasmissione, riducendo così le perdite di corona .}
Reattori di compensazione var statici
Reattori di compensazione VAR statica-Sourced: EPRLAB
I reattori di compensazione VAR statici sono generalmente adatti a grandi motori o altri dispositivi industriali con carichi variabili . È usato principalmente per fornire stabilità di tensione dinamica del sistema di alimentazione . Le sue industrie di applicazione tipiche includono mulino, gru a indocina
Reattori di smorzamento
Smorzamento di reattori di origine: teee-group
I reattori di smorzamento sono principalmente composti da uno o più condensatori nella serie . può limitare la corrente di aumento generata durante il funzionamento del sistema e fornire un'impedenza specificata in modo che il sistema possa resistere alla corrente nominale e alla corrente di scarica ad alta frequenza della banca dei capitatori e la corrente di guasto quando il circuito è il circuito {3} {3}
Reattori di scarico
I reattori di scarico sono un tipo di reattore in un sistema di compensazione della serie . È generalmente collegato in serie con la banca dei condensatori nella linea di trasmissione . La sua funzione principale è migliorare la regolazione della tensione, migliorare la stabilità del sistema, aumentare la capacità della linea di trasmissione, ridurre la perdita di potenza e salvare i costi .}
Reattore della serie di fornaci ad arco
ARC Furnace Series Reactor-Sourced: Arya-Transfo
Il reattore della serie di fornaci ad arco può fornire la correzione del fattore di potenza necessaria per il sistema e limitare la corrente e la tensione del forno arco estremamente instabili .
Reattore limitante a doppia corrente
Doppia corrente limitante il reattore-origine: studiolettrico
Il reattore limitante a doppia corrente può generare elevata reattanza in caso di guasto del sistema e bassa reattanza nel caso del sistema normale, che può sempre mantenere l'isolamento del sistema .
Reattore shunt in fase divisa
Il reattore di shunt in fase divisa adotta principalmente il design della fase divisa, che può fornire al sistema una sensibilità sufficiente per rilevare guasti di svolta a gira-giro .
Quali sono le condizioni di lavoro del nucleo dell'aria di provenienza del reattore: Squarespace
Le condizioni ambientali in cui può essere utilizzato il reattore ad aria-core sono le seguenti:
- Luogo di utilizzo Il reattore ad aria-core può essere utilizzato sia all'aperto che in casa .
- Temperatura ambiente L'intervallo di temperatura operativa del reattore ad aria vanno da -40 a 45 gradi e può funzionare normalmente e stabilmente .
- Altitudine Il reattore ad aria-core deve essere utilizzato normalmente con un'altitudine inferiore a 1 km .
- Velocità del vento massima La velocità massima del vento nell'ambiente del reattore ad aria non supera i 35m/seconda .
- Umidità relativa L'ambiente di umidità relativa utilizzata dall'induttore è inferiore o uguale al 90%.
- Performance sismica in circostanze normali, la performance sismica del reattore è 0 . 3G in orizzontale e 0,15 g in verticale.
- Precauzioni Quando si utilizzano l'interno, assicurati di prestare attenzione alla ventilazione e alla dissipazione del calore del reattore a core aereo . e la posizione dell'installazione deve essere pulita, senza gas dannosi, vapore, gas conduttivi e polvere esplosiva, ecc. .
Gli accessori opzionali per i reattori ad aria compressa includono:
Anelli di classificazione
Anelli di classificazione: CoronaringFactory
Se hai bisogno di eliminare la corona visibile, il reattore ad aria-core può essere dotato di alcuni anelli di classificazione fatti di tubi in alluminio .
Fence a prova di uccello
Quando i reattori ad aria core vengono utilizzati all'aperto, è possibile scegliere alcune recinzioni a prova di uccelli . è principalmente composto da una maglia di plastica rinforzata in fibra di vetro che è resistente alle alte temperature e ai raggi UV . che ci sono aperture quadrate sulla maglia per impedire ai uccelli che influenzano avversalmente il reattore a core di aria {{4}
Isolanti
Isolanti di provenienza: kvcable
Puoi scegliere alcuni isolanti di alta qualità per fornire il supporto necessario per il reattore a core aereo .
Base
La base equipaggiata con il reattore ad aria può mantenere il divario magnetico e il divario elettrico richiesto dal reattore, minimizzando così la perdita induttiva .
Involucro
Secondo i requisiti di utilizzo del cliente, possiamo fornirti il guscio del reattore .
Prima di utilizzare il reattore ad aria-core, è necessario seguire le seguenti operazioni:
Controlla prima di accensione
Per garantire che il reattore di alimentazione possa funzionare in modo sicuro, normalmente e stabilmente . è necessario condurre un'ispezione approfondita prima che l'attrezzatura sia accesa, tra cui:
- Verificare se tutti gli apparecchi elettrici sono correttamente collegati
- Controllare tutte le connessioni di messa a terra e se la shell è connessa
- Verificare se ci sono oggetti estranei nella bobina che possono ostacolare la ventilazione
- Verificare se il reattore ad aria core è saldamente fisso e se esiste una permanenza
- Verificare se il divario tra le parti in diretta e le parti di messa a terra del cavo soddisfa gli standard specificati
- Verifica se il guscio del reattore ha danni .
Test di messa in servizio
Messa in servizio di prove: ECMAG
Prima di usare ufficialmente il reattore, è necessario condurre un test di commissioning completo . Questo richiede di avere un alimentatore stabile in loco e il test include la misurazione della resistenza a DC, l'induttanza della frequenza di potenza o la misurazione dell'impedenza .
Quali sono le punte di manutenzione per il reattore del nucleo dell'aria di provenienza: Squarespace
I reattori ad aria-core non richiedono manutenzione in condizioni operative normali, ma la manutenzione e l'ispezione regolari possono stabilizzare meglio le condizioni del reattore . in ambienti estremi, è possibile adottare le seguenti misure per garantire il funzionamento sicuro e stabile del reattore, tra cui: tra cui:
- Controllare se lo strato di isolamento, la vernice o la vernice dell'attrezzatura sono arrugginiti, corrosi o invecchiati;
- Pulire e asciugare regolarmente il sito e pulire la polvere o gli attacchi sull'attrezzatura una volta all'anno;
- Prestare attenzione all'accumulo di sporco sull'isolante e sulla struttura di supporto e gli ostacoli che bloccano i tubi di raffreddamento;
- Le connessioni elettriche sono sciolte o corrose . se la superficie dell'isolamento mostra segni di perdita di surriscaldamento o tensione .
As the power distribution system in modern society gradually develops and matures, the requirements for safety, stability and efficiency are getting higher and higher. Air-core reactors can well control the transmission voltage, improve system efficiency and reduce losses. LTEC is also a professional air-core reactor designer, manufacturer and exporter. If you have more questions or help about this type of equipment, you sono invitati a consultaci .
