I trasformatori sono apparecchiature essenziali per mantenere un'alimentazione elettrica stabile in vari campi, tra cui la produzione industriale, l'assistenza sanitaria, i sistemi di alimentazione, l'industria manifatturiera e l'istruzione superiore. Hanno l'importante responsabilità di convertire l'energia elettrica ad alta-tensione proveniente dal generatore in livelli di tensione adatti ad apparecchiature e strutture, con un impatto diretto sulla sicurezza operativa del sistema e sull'efficienza energetica.
Per soddisfare le richieste di potenza di carichi diversi, i trasformatori devono possedere la capacità di potenza corrispondente, ovvero la potenza nominale. Quando si selezionano i trasformatori, le aziende dovrebbero considerare parametri chiave come tensione, corrente, frequenza operativa e temperatura ambiente per garantire che l'apparecchiatura scelta corrisponda alle effettive condizioni di applicazione. Questo post si concentra principalmente sulla classificazione dei trasformatori.
1. Cos'è un trasformatore?
2. Qual è la classificazione del trasformatore?
3. Come viene valutato il trasformatore?
4. Cosa significa kVA?
5. Come determinare la dimensione in kVA?
6. Come viene dimensionato e valutato un trasformatore?
7. Perché la potenza nominale del trasformatore in kVA?
8. Cosa influenza le dimensioni e i valori nominali del trasformatore?
9. Quali sono i fattori di dimensionamento del trasformatore?
10. Quali sono le dimensioni standard dei trasformatori?
11. Cos'è l'MVA?
12. Come convertire kVA in MVA?
13. Come calcolare il MVA?
14. Come determinare la tensione di carico?
15. Come determinare la tensione secondaria?
16. Come determinare la tensione primaria?
17. Perché la potenza nominale del trasformatore è espressa in kVA?
18. Perché la potenza nominale del trasformatore è espressa in kVA anziché in kW?
19. Qual è la differenza tra kVA e kV?
20. Quali sono gli errori più comuni nel dimensionamento dei trasformatori e come evitarli?
21. Di quali dimensioni hai bisogno il trasformatore?
22. Come scegliere la giusta dimensione del trasformatore?
Qual è la fonte di Transformer-: LTEC
Trasformatorisono dispositivi chiave nei sistemi energetici, consentendo la trasmissione e la distribuzione efficiente dell'energia elettrica. La loro funzione principale è modificare la tensione della corrente alternata (CA). Funzionano secondo il principio dell'induzione elettromagnetica e sono tipicamente costituiti da avvolgimenti primari e secondari.
Quando la corrente alternata passa attraverso l'avvolgimento primario, genera un campo magnetico variabile nel nucleo di ferro. Questo campo magnetico induce quindi una tensione nell'avvolgimento secondario, producendo diversi livelli di tensione e mantenendo una frequenza di alimentazione costante regolando la tensione secondo necessità.
Comprendere la capacità nominale: perché kVA?
Comprendere la capacità nominale-fonte: eshop
La "capacità nominale" o "potenza nominale" di un trasformatore è il parametro più importante, generalmente misurato in kilovolt-ampere (kVA). Ciò non è arbitrario; è perché le perdite di potenza di un trasformatore consistono principalmente in perdite di rame e perdite di ferro.
kVA (potenza apparente) riflette in modo completo la capacità del trasformatore di sopportare carichi totali di corrente e tensione. Determina direttamente la potenza massima che l'apparecchiatura può trasmettere in modo sicuro e stabile senza surriscaldarsi. Pertanto, l'utilizzo di kVA per specificare la capacità fornisce uno standard di misurazione unificato e sicuro per tutti gli utenti.
Selezione corretta: la chiave per evitare danni alle apparecchiature
Selezione corretta: chiave per evitare danni alle apparecchiature-fonte: taili
Negli impianti industriali e commerciali, è fondamentale abbinare la capacità adeguata del trasformatore all'impianto elettrico. Se la capacità del trasformatore è troppo ridotta, non sarà in grado di gestire l'intero carico, con conseguenti sovraccarichi e malfunzionamenti e persino la bruciatura di preziose apparecchiature a valle. Al contrario, un trasformatore sovradimensionato comporterà uno spreco di investimento iniziale e una bassa efficienza operativa.
I valori nominali del trasformatore sono un insieme di parametri fondamentali che definiscono la capacità operativa e i limiti di sicurezza di un trasformatore, cruciali per garantire il funzionamento stabile ed efficiente del sistema di alimentazione. Non si tratta di un singolo indicatore, ma di un sistema che comprende più specifiche elettriche, concentrandosi principalmente sulla capacità di potenza, sul livello di tensione e sulla capacità di carico-.
I valori nominali dei trasformatori includono principalmente tre specifiche basilari ma cruciali:
Qual è la classificazione del trasformatore-di origine: electric4u
Tensione di ingresso/uscita: si riferisce alla tensione sorgente che l'avvolgimento primario del trasformatore può sopportare e alla tensione target emessa dall'avvolgimento secondario in condizioni di assenza di-carico. Questi due parametri determinano la funzione di conversione della tensione del trasformatore e costituiscono la base principale per soddisfare i requisiti della rete e delle apparecchiature durante la selezione.
Potenza nominale: questo è l'indicatore più critico nel sistema di classificazione, solitamente misurato in kilovolt-ampere (kVA). Specifica la potenza apparente massima che il trasformatore può trasmettere in modo continuo e sicuro in condizioni operative specifiche (ad esempio entro limiti di aumento della temperatura specificati), riflettendo direttamente il suo limite superiore di capacità di carico-.

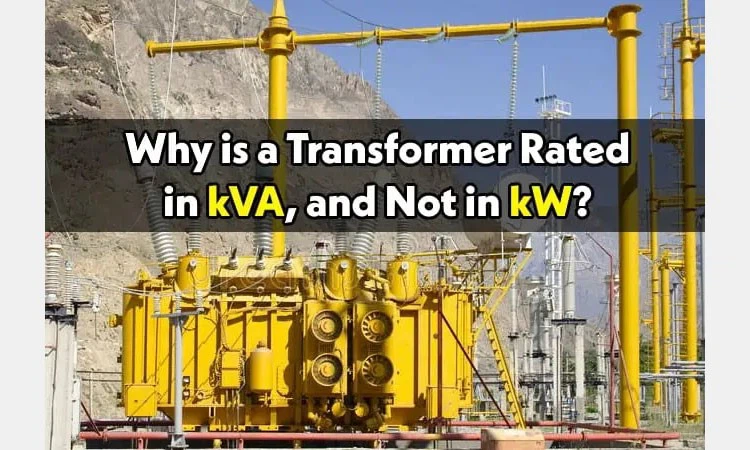

Perché la potenza nominale è kVA anziché kW?
Perché la potenza nominale viene fornita in kVA invece che in kW-: tecnologia elettrica
kVA sta per "potenza apparente", che comprende la "potenza attiva" effettivamente erogata e la "potenza reattiva" necessaria per mantenere il campo elettromagnetico. I trasformatori sono responsabili di fornire la potenza totale (potenza apparente) al carico e anche la loro corrente magnetizzante e altri componenti generano perdite.
Pertanto, utilizzando kVA come unità nominale si misura in modo completo la capacità di carico complessiva-di tutti i componenti, inclusi il nucleo e gli avvolgimenti del trasformatore, fornendo un punto di riferimento unificato per un funzionamento sicuro. L'uso improprio dei kW per selezionare un trasformatore può facilmente portare a sovraccarico, surriscaldamento o addirittura danni dovuti alla negligenza dei componenti di potenza reattiva.
Ai trasformatori non viene assegnato arbitrariamente un valore nominale; determinarne la capacità è un processo decisionale sistematico-basato sullo scenario applicativo reale. Questo processo inizia con una valutazione completa dei seguenti elementi fondamentali:
Caricare l'analisi della domanda
Analisi della domanda di carico-fonte: Electrical4u
È necessario calcolare il consumo energetico totale di tutte le apparecchiature alimentate dal trasformatore e considerare le potenziali future esigenze di espansione.
Corrispondenza della tensione del sistema
Corrispondenza della tensione del sistema-proveniente: elettronica
I livelli di tensione di ingresso (primaria) e di uscita (secondaria) devono essere chiaramente definiti per garantire una connessione continua tra il trasformatore e la rete elettrica e le apparecchiature di consumo.
Considerazioni sul fattore di potenza
Considerazioni sul fattore di potenza-fonte: wikimedia
Il fattore di potenza del sistema influisce direttamente sulla capacità di uscita effettiva del trasformatore. Un fattore di potenza inferiore significa che è necessario un trasformatore con capacità kVA maggiore per fornire lo stesso lavoro effettivo (kW).
Efficienza operativa e perdite
Pur soddisfacendo i requisiti di carico, è necessario selezionare il trasformatore con la massima efficienza operativa sotto i carichi operativi tipici per ottenere risparmi energetici e costi operativi ottimizzati.
Capacità di sovraccarico necessaria
Capacità di sovraccarico necessaria-provenienza: sew-eurodrive
È necessario prevedere la possibilità di picchi di carico a breve termine o di carichi impulsivi (come l'avviamento di motori di grandi dimensioni) nel sistema e riservare margini di sovraccarico adeguati per il trasformatore.
Cosa significa kVA-sourced: allpowersolution
kVA (kilovolt-ampere) è l'unità standard per misurare la "potenza apparente" in un sistema di alimentazione. Il suo valore si ottiene moltiplicando la tensione (kilovolt, kV) e la corrente (ampere, A) in un circuito. Rappresenta il carico elettrico totale richiesto per mantenere il funzionamento dell'apparecchiatura, compreso sia il lavoro effettivo svolto che l'energia immagazzinata.
Determinare la capacità appropriata in kVA del trasformatore è fondamentale per garantire il funzionamento stabile di un sistema di alimentazione.
kVA (kilovolt-ampere) rappresenta la potenza apparente e il suo calcolo si basa sulla tensione (V) e sulla corrente (A) del sistema. Per i piccoli trasformatori viene comunemente utilizzata l'unità VA (volt-ampere); 1 kVA equivale a 1000 VA.

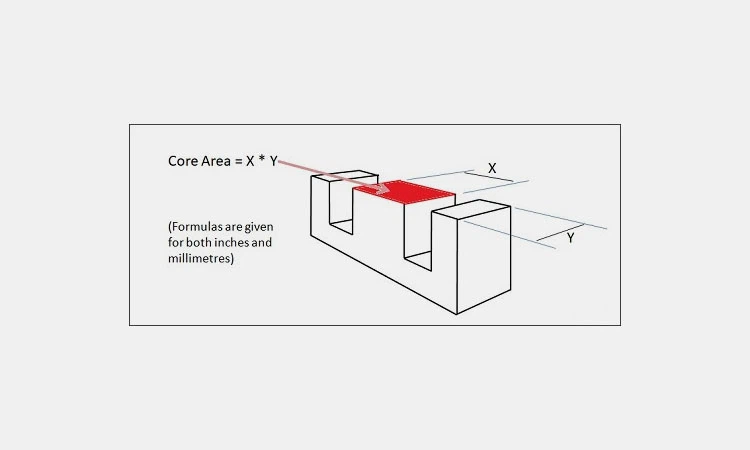

Metodo di calcolo del nucleo
Metodo di calcolo principale-di origine: googleusercontent
Il nocciolo del calcolo dei kVA è ottenere i valori di tensione e corrente del sistema, che solitamente si trovano nello schema elettrico. La formula specifica varia a seconda del tipo di sistema di alimentazione:
- Calcolo del sistema-monofase
In un circuito mono-fase, il calcolo è relativamente semplice. Moltiplicare la tensione operativa (V) per la corrente di carico (A), quindi dividere per 1000 per ottenere il valore kVA.
Formula: kVA=(V *A) / 1000
- Calcolo del sistema trifase-
Il calcolo di un sistema trifase richiede l'introduzione di una costante 1,732 (√3) per bilanciare gli effetti della differenza di fase trifase.
Formula: kVA=(V *A *1,732) / 1000
Considerazioni chiave e casi particolari
I calcoli di base da soli non sono sufficienti; per determinare la capacità finale è necessario considerare i seguenti fattori pratici:
- Shock iniziale
Attrezzature come i motori generano correnti istantanee che superano di gran lunga i loro valori nominali durante l'avvio. Pertanto è necessario introdurre un fattore di partenza (solitamente 1,25 o 125%). Moltiplicare il valore kVA calcolato per questo fattore per consentire una capacità buffer sufficiente per il trasformatore.
- Tipo di carico
Diversi tipi di apparecchiature (come apparecchiature per l'imaging medicale, motori di grandi dimensioni) hanno requisiti di alimentazione significativamente diversi. Per carichi speciali, si consiglia di consultare un fornitore di trasformatori professionale.
- Fattore di potenza e conversione di unità
Se la potenza del carico (kW) è nota, deve essere convertita in kVA utilizzando il fattore di potenza (PF, solitamente considerato pari a 0,8).
Formula di conversione: kVA=kW / PF
Ad esempio, un dispositivo da 7,5 kW richiede circa 9,375 kVA di capacità del trasformatore.
Strategie di selezione e strumenti pratici
- Arrotondamento
Il valore kVA calcolato solitamente non corrisponde alla capacità standard del trasformatore. Quando si seleziona un trasformatore, è necessario seguire il principio dell'arrotondamento, scegliendo un modello standard con una capacità nominale leggermente superiore al valore calcolato (ad esempio, 10 kVA, 15 kVA, ecc.) per evitare che il trasformatore funzioni a pieno carico per periodi prolungati.
- Calcolo inverso degli ampere
Se si conoscono la capacità e la tensione in kVA del trasformatore, è possibile calcolare anche la corrente di uscita massima sicura in senso inverso per verificare se soddisfa i requisiti di carico.
La selezione e la classificazione dei trasformatori è un processo decisionale sistematico-basato sulle effettive esigenze del sistema di alimentazione, basandosi principalmente sulle seguenti dimensioni principali:
Criteri di selezione chiave
- Caricare l'analisi della domanda
Analisi della domanda di carico-proveniente da:energysentry
Il compito principale è calcolare con precisione la potenza totale di tutte le apparecchiature elettriche e prevedere le potenziali esigenze di espansione future, garantendo che la capacità del trasformatore possa soddisfare i requisiti operativi a lungo-termine.
- Corrispondenza della tensione del sistema
È essenziale garantire che le tensioni nominali del lato primario e secondario del trasformatore siano completamente compatibili con i livelli di tensione della rete elettrica e delle apparecchiature riceventi.
- Considerazione sul fattore di potenza
Un fattore di potenza del sistema inferiore comporta un aumento della corrente totale; pertanto, a parità di potenza attiva, è necessario scegliere un trasformatore con capacità in kVA maggiore.
- Efficienza e capacità di sovraccarico
Efficienza e capacità di sovraccarico-fonte: Researchgate
I trasformatori ad alta-efficienza riducono le perdite operative ma sono più costosi. Allo stesso tempo, il trasformatore deve essere in grado di sopportare carichi di picco a breve-termine e la sua progettazione del sovraccarico deve soddisfare i requisiti di potenziali carichi impulsivi nel sistema.
- Determinazione del rating
Dopo aver considerato i fattori di cui sopra, viene infine determinata una capacità nominale standard in kVA (kilovolt-ampere). Questo valore indica la potenza apparente massima che il trasformatore può trasportare durante il funzionamento continuo senza superare i limiti consentiti del materiale isolante.
In breve, i kVA nominali rappresentano il limite di potenza per il funzionamento sicuro di un trasformatore ed è una rappresentazione quantitativa dei requisiti di carico e degli standard di produzione delle apparecchiature.
I trasformatori sono apparecchiature fondamentali nei sistemi di alimentazione e i loro metodi di valutazione della capacità si basano su profondi principi ingegneristici.
A differenza dell'unità comunemente utilizzata "kilowatt" per misurare il lavoro effettivo svolto, i trasformatori utilizzano uniformemente "kilovolt-ampere" (kVA) come unità nominale.
I motivi principali sono i seguenti:
Motivo principale: la valutazione della capacità deve essere indipendente dalle caratteristiche del carico
Motivo principale-di provenienza: electric4u
In quanto dispositivo di trasmissione dell'energia, un trasformatore deve essere in grado di gestire vari tipi di carichi elettrici a valle. Questi carichi possono avere fattori di potenza molto diversi; alcuni sono resistivi, altri induttivi o capacitivi.
I "chilogrammi" rappresentano solo la potenza attiva effettivamente prodotta, non riuscendo a riflettere la potenza reattiva consumata per stabilire il campo magnetico.
Se valutato in kilowatt, un trasformatore potrebbe gestire facilmente carichi con fattore di potenza elevato, ma se collegato a carichi con fattore di potenza basso, potrebbe sovraccaricarsi a causa dell'aumento della corrente totale. kVA (potenza apparente), d'altro canto, comprende completamente sia i componenti attivi che quelli reattivi, fornendo un punto di riferimento di capacità unificato e sicuro per tutte le possibili condizioni di carico, garantendo la versatilità e l'affidabilità delle applicazioni dei trasformatori.
Meccanismo interno: le perdite sono determinate dalla tensione e dalla corrente e sono indipendenti dal fattore di potenza
Meccanismo interno-di origine: vietnamtransformer
I trasformatori generano principalmente due tipi di perdite durante il funzionamento: perdite nel ferro (legate al nucleo magnetico, determinate dalla tensione) e perdite nel rame (legate agli avvolgimenti, determinate dalla corrente). Questi due tipi di perdite vengono convertiti collettivamente in calore, determinando il limite di aumento della temperatura del trasformatore.
Il punto chiave è che l'entità di queste perdite interne dipende solo dalla tensione ai capi dei terminali e dalla corrente che li attraversa e non ha alcuna relazione diretta con il fattore di potenza del carico (ovvero l'angolo di fase tra tensione e corrente). kVA è esattamente il prodotto di tensione e corrente.
Pertanto, utilizzarlo per calibrare la capacità può riflettere direttamente e accuratamente il limite di riscaldamento del trasformatore, determinando così il suo limite operativo massimo di sicurezza.
Pratica di selezione: come selezionare in base a kVA
Pratica di selezione: come selezionare in base al kVA-fonte: ikrorwxhipomlp5m
Dopo aver compreso il principio, nella selezione effettiva, gli utenti devono determinare il valore kVA del trasformatore in base al fabbisogno di potenza apparente totale del proprio sistema.
Calcolo di base: per un sistema trifase-, i kVA richiesti ≈ (tensione di carico V * corrente di carico A *1,732) / 1000.
Arrotondamento per eccesso: il valore kVA calcolato solitamente non è una specifica standard. Dovrebbe essere selezionato un trasformatore standard con una capacità nominale leggermente superiore al valore calcolato per riservare un margine di sicurezza per un possibile aumento futuro del carico.
La determinazione delle dimensioni e dei valori nominali del trasformatore dipende principalmente dall'effetto sinergico dei seguenti parametri chiave:
Capacità di potenza (kVA/MVA)
Capacità di potenza (kVA/MVA)-proveniente: scotech-elettrico
Questo è il fattore fondamentale che determina la dimensione fisica del trasformatore. Maggiore è la potenza apparente da trasmettere, maggiore deve essere l'area della sezione trasversale del nucleo-e le specifiche del conduttore dell'avvolgimento, con conseguente aumento diretto delle dimensioni e del peso dell'apparecchiatura.
Tensione e intensità di corrente
Il livello di tensione operativa determina i requisiti di progettazione del sistema di isolamento; tensioni più elevate aumentano la distanza di isolamento e la complessità strutturale. Allo stesso tempo, la corrente nominale influisce direttamente sulla-sezione trasversale dei conduttori dell'avvolgimento e sulla configurazione del sistema di raffreddamento.
Ambiente operativo e requisiti di efficienza
La frequenza operativa (ad esempio, 50 Hz/60 Hz) influisce sulla selezione dei materiali del nucleo e sulla progettazione del circuito magnetico. Inoltre, i limiti di aumento della temperatura del trasformatore e i requisiti di dissipazione del calore limitano direttamente la sua densità di potenza-a parità di capacità, i trasformatori con requisiti di dissipazione del calore più elevati spesso richiedono una superficie più ampia o un design di raffreddamento più robusto.
Questi parametri costituiscono collettivamente un confine tecnico completo, definendo in definitiva le dimensioni fisiche del trasformatore e le varie taglie indicate sulla sua targhetta.
Quali sono i fattori di dimensionamento del trasformatore-forniti: metapowersolutions
Quando si seleziona un trasformatore per un sistema di alimentazione, i seguenti fattori principali devono essere valutati in modo completo per garantirne il funzionamento sicuro, efficiente e a lungo termine-:
Caratteristiche del carico
Caratteristiche del carico-provenienza: dalroad
Calcolare accuratamente la capacità di carico totale attuale e stimare le esigenze di espansione futura per riservare un margine di potenza ragionevole per il trasformatore.
Parametri di sistema
Assicurarsi che la tensione nominale, la frequenza e gli altri parametri del trasformatore siano pienamente compatibili con la rete elettrica e le apparecchiature di consumo.
Ambiente operativo
Valutare le condizioni di ventilazione e la temperatura ambiente del luogo di installazione, poiché questi fattori influenzano direttamente la capacità di dissipazione del calore e la potenza nominale del trasformatore.
Tipo di carico
Analizzare se il carico funziona in modo continuo e stabile o presenta picchi intermittenti, poiché ciò determinerà la capacità di sovraccarico richiesta del trasformatore.
Quali sono le dimensioni standard dei trasformatori?-fonte: elscotransformers
Per semplificare il processo di selezione e garantire la compatibilità delle apparecchiature, l'industria dei trasformatori ha sviluppato serie di capacità standardizzate. Questi livelli kVA predefiniti (come 3, 6, 9, 15, 30, 37,5, 45, 75, 112,5, 150, 225, 300, 500, 750, 1000, ecc.) coprono un'ampia gamma di applicazioni, dal commerciale leggero all'industria pesante.
Il processo di selezione segue il principio dell'"arrotondamento per eccesso": quando il fabbisogno calcolato rientra tra due capacità standard, deve essere selezionato il modello standard più vicino e superiore al valore teorico.
Ad esempio, un carico da 52,5 kVA richiede un trasformatore da 75 kVA. Questo metodo di selezione garantisce un funzionamento sicuro del carico mantenendo l'immediata utilizzabilità dell'apparecchiatura e l'intercambiabilità del sistema. Per esigenze estreme e speciali che superano la gamma standard, è possibile ricercare soluzioni personalizzate.
Da cosa proviene MVA-: evernewtransformer
MVA è un'unità di misura della capacità di un sistema elettrico; 1 MVA equivale a 1.000 kVA. Similmente al kVA, MVA rappresenta la potenza apparente, che è il prodotto della tensione e della corrente del sistema.
Questa unità viene utilizzata principalmente per indicare la capacità di potenza di apparecchiature di grande potenza. Quando i valori nominali di apparecchiature come trasformatori e generatori superano l'intervallo kVA, MVA viene comunemente utilizzato come unità di misura e si trova spesso nelle centrali elettriche, nei sistemi di trasmissione e distribuzione e nei grandi progetti industriali.
Come convertire kVA in MVA-di provenienza: tecnologia elettrica
La conversione tra kVA (kilovolt-ampere) e MVA (megavolt-ampere) si basa su un sistema basato su unità-: 1 MVA=1.000 kVA.
Pertanto, per convertire kVA in MVA è sufficiente dividere il valore kVA per 1000. Ad esempio, 3.750 kVA equivalgono a 3,75 MVA. Nelle applicazioni pratiche, il risultato può essere arrotondato alla cifra più vicina per garantire la precisione richiesta.
Come calcolare il MVA di provenienza-: materiali elettronici
Per calcolare la capacità MVA (megavolt-ampere) di un trasformatore trifase-, utilizza innanzitutto la formula kVA: moltiplica la tensione di linea (V) e la corrente di linea (A) per un coefficiente di 1,732, quindi dividi per 1000 per ottenere il valore kVA. Quindi, dividi il risultato per 1000 per convertirlo in MVA.
Ad esempio, se la capacità calcolata di un trasformatore è 12,99 kVA, la sua capacità MVA sarà 0,01299 MVA. Nelle applicazioni pratiche, quando il valore della capacità è piccolo, il kVA viene solitamente ancora utilizzato come unità nominale per facilità di espressione.
Come determinare la tensione di carico-proveniente: googleusercontent
La determinazione della tensione di carico è un passaggio fondamentale nella selezione del trasformatore e nella progettazione del circuito, ottenuto principalmente attraverso due metodi:
Consultazione diretta degli elaborati progettuali
Il modo più diretto è controllare lo schema dell'impianto elettrico o la targhetta dell'apparecchiatura, che indicherà chiaramente il valore normale della tensione di funzionamento del carico.
Calcolo utilizzando parametri noti
Quando si conoscono la capacità nominale del trasformatore (kVA) e la corrente di carico (A), la tensione può essere calcolata a ritroso utilizzando la formula della potenza. La formula di derivazione per un sistema mono-fase è:
Voltaggio (V)=kVA * 1000 / Corrente (A)
Ad esempio, quando un trasformatore da 75 kVA fornisce alimentazione a un carico da 312,5 ampere, la sua tensione di carico viene calcolata come segue: 75 * 1000 / 312.5=240 volt. Questo metodo è particolarmente indicato per le fasi di verifica del sistema o di progettazione di schemi.
Come determinare la tensione secondaria-prodotta: eepower
La tensione di uscita dell'avvolgimento secondario di un trasformatore non è impostata arbitrariamente, ma determinata dalle sue relazioni elettromagnetiche fondamentali. Il principio fondamentale è che il rapporto di tensione tra gli avvolgimenti primario e secondario sia uguale al loro rapporto di spire.
La formula di calcolo specifica è: V2=V1 * (N2 / N1). Dove V1 e N1 rappresentano la tensione e il numero di spire nell'avvolgimento primario, e V2 e N2 rappresentano la tensione e il numero di spire nell'avvolgimento secondario.
Ad esempio, un trasformatore con un avvolgimento primario di 300 spire e una tensione di ingresso di 10 volt avrà una tensione di uscita di 10 volt se l'avvolgimento secondario ha 150 spire.
La tensione in uscita sarà quindi: 10 volt * (150 / 300)=5 volt. Regolando il rapporto spire è possibile ottenere la tensione secondaria desiderata.
Come determinare la tensione primaria-di origine: elettronica
La tensione primaria di un trasformatore può essere determinata lavorando a ritroso da parametri elettrici secondari noti in base al principio di conservazione dell'energia. La relazione fondamentale è che la tensione e la corrente negli avvolgimenti primario e secondario sono inversamente proporzionali.
La formula di calcolo specifica è: Tensione primaria (V₁)=Tensione secondaria (V₂) *(Corrente secondaria (I₂) / Corrente primaria (I₁)).
Ad esempio, se la corrente secondaria misurata è 4 A e la tensione è 10 V e si sa che la corrente primaria è 6 A, sostituendo questi valori nella formula si ottiene: 10 V * (4 A / 6 A) ≈ 6,667 V, che fornisce la tensione operativa richiesta sul lato primario. Questo metodo fornisce uno strumento pratico per la progettazione del sistema e la diagnosi dei guasti.
L'uso di kVA come unità nominale per i trasformatori è determinato sia dalle loro caratteristiche fisiche che dai requisiti ingegneristici, principalmente per i seguenti motivi:
Riflettendo la reale capacità di carico dell'attrezzatura
kVA rappresenta la potenza apparente, che è il prodotto di tensione e corrente. Essendo un dispositivo di trasferimento di energia, gli avvolgimenti e il nucleo di un trasformatore devono resistere allo stress combinato della corrente e della tensione totali, indipendentemente dalla potenza attiva effettiva consumata dal carico. L'utilizzo di kVA riflette direttamente questo limite fisico.
Garantire universalità e sicurezza
Carichi diversi hanno fattori di potenza diversi. Se vengono utilizzate le potenze in kW, lo stesso trasformatore potrebbe sovraccaricarsi a causa dell'aumento della corrente quando collegato a un carico con fattore di-potenza- basso. La valutazione kVA fornisce un punto di riferimento di capacità unificato per tutti i tipi di carichi, garantendo fondamentalmente il funzionamento sicuro dell'apparecchiatura in varie condizioni.
Corrispondenza ai requisiti di progettazione del sistema
Le impostazioni di pianificazione e protezione del sistema di alimentazione si basano sui parametri di tensione e corrente. L'utilizzo di kVA, un'unità indipendente dal fattore di potenza, agevola gli ingegneri nell'esecuzione diretta della corrispondenza della capacità del sistema, dei calcoli sui cortocircuiti-e del coordinamento della protezione, semplificando il processo di progettazione.
Questo metodo di calibrazione garantisce che il trasformatore possa soddisfare diverse richieste di potenza rimanendo sempre entro il suo intervallo operativo sicuro.
Perché la potenza nominale del trasformatore è espressa in kVA anziché in kW-: la mentalità ingegneristica
I trasformatori utilizzano kVA (kilovolt-ampere) anziché kW (kilowatt) come unità di capacità, una decisione determinata congiuntamente dalle loro caratteristiche fisiche e dai requisiti dell'applicazione ingegneristica. I motivi principali sono i seguenti:
I bisogni essenziali della rappresentanza della capacità:
kVA rappresenta la potenza apparente, il prodotto della tensione e della corrente del sistema. In quanto apparecchiature di trasmissione dell'energia, il nucleo e gli avvolgimenti di un trasformatore devono resistere al carico elettromagnetico totale sotto l'azione combinata di tensione e corrente. L'utilizzo di kVA riflette direttamente questo limite fisico, garantendo un funzionamento sicuro entro la capacità di progettazione.
Indipendenza del fattore di potenza
kW rappresenta la potenza attiva, l'energia effettivamente utilizzata per il lavoro. Tuttavia, il fattore di potenza (che riflette l’efficienza di conversione dell’energia) dei carichi varia notevolmente. Se valutato in kW, lo stesso trasformatore collegato a un carico con fattore di-potenza- basso si sovraccaricherà a causa dell'aumento della corrente totale. La valutazione in kVA è libera dai vincoli del fattore di potenza, fornendo un punto di riferimento di capacità unificato e sicuro per tutti i tipi di carichi.
Praticità nella progettazione ingegneristica
La pianificazione del sistema di alimentazione, la configurazione della protezione e la selezione delle apparecchiature sono tutte basate su parametri di tensione e corrente. L'utilizzo di kVA, un'unità indipendente dal fattore di potenza, consente agli ingegneri di eseguire direttamente la corrispondenza della capacità del sistema e i calcoli di cortocircuito-, semplificando notevolmente il processo di progettazione e migliorando l'affidabilità della soluzione.
Questo metodo di calibrazione garantisce che i trasformatori possano funzionare stabilmente in varie condizioni di carico, il che è fondamentale per il funzionamento sicuro ed efficiente dei sistemi di alimentazione.
Qual è la differenza tra kVA e kV-di origine: media
kVA (kilovolt-ampere) e kV (kilovolt) sono due quantità fisiche completamente diverse in un sistema di alimentazione.
kV (tensione):Misura la differenza di potenziale, cioè la “pressione” che muove il flusso di corrente; è un parametro di stato di un circuito.
kVA (potenza apparente):Misura la capacità di potenza di un dispositivo; è il prodotto di tensione e corrente, che rappresenta la capacità di carico elettrico totale che un trasformatore o un generatore può fornire.
In breve, i kV rappresentano l'“intensità” dell'elettricità, mentre i kVA rappresentano la “quantità totale” dell'elettricità; i due non dovrebbero essere confusi.
Errori comuni nel dimensionamento dei trasformatori e come evitarli-fonte: gz-supplies
Una scelta errata del trasformatore può facilmente portare a sovraccarichi e guasti precoci. Le principali insidie sono tre: sottovalutare la capacità di carico, ignorare le future esigenze di espansione e trascurare l’impatto dell’ambiente di installazione sulla dissipazione del calore.
Le strategie di mitigazione includono: il calcolo accurato dei carichi attuali e previsti e la considerazione dei margini, la selezione del modello appropriato in base alla ventilazione del sito e alle condizioni di aumento della temperatura e lo sviluppo di un piano di ispezione regolare. Attraverso una pianificazione sistematica è possibile migliorare significativamente l'affidabilità e la durata del trasformatore.
Di quali dimensioni hai bisogno il trasformatore?-fonte: linkwellelectrics
La selezione della capacità adeguata del trasformatore richiede una valutazione sistematica, con i seguenti passaggi fondamentali:
Calcola con precisione la domanda di carico
Calcolare la corrente nominale totale di tutte le apparecchiature elettriche, tenendo conto dei loro cicli di lavoro e dei fattori di simultaneità. Ciò costituirà la base per i calcoli del carico.
Conferma la corrispondenza della tensione del sistema
Assicurarsi che la tensione nominale dei lati primario e secondario del trasformatore sia completamente coerente con i livelli di tensione della rete elettrica e delle apparecchiature elettriche.
Consentire margini di sicurezza e di crescita futura
La selezione dovrebbe seguire il principio dell'"abbinamento verso l'alto". Ad esempio, quando si calcola un carico di 90 kVA, è necessario selezionare un trasformatore standard da 100 kVA anziché uno da 75 kVA. Ciò impedisce l'invecchiamento dell'isolamento dovuto al sovraccarico e fornisce inoltre un margine di sicurezza per futuri aumenti di carico.
La selezione corretta è un prerequisito cruciale per garantire il funzionamento stabile a lungo termine del trasformatore ed evitare interruzioni di corrente impreviste.
Come scegliere la giusta dimensione del trasformatore-fonte: tameson
Ecco alcuni aspetti da considerare:
Passaggio 1: definire i requisiti di base
Innanzitutto, verificare la tensione di uscita e la frequenza operativa richieste (solitamente 50 Hz in Cina) e stimare la corrente di carico totale. Queste sono le basi per la scelta di un trasformatore.
Passaggio 2: pianificare la capacità in modo razionale
Determinare il valore VA o kVA richiesto in base alla potenza totale dell'apparecchiatura. Si consiglia di scegliere un modello leggermente più grande del valore calcolato, lasciando un margine di circa il 20%. Ciò consente espansioni future e garantisce il corretto funzionamento del trasformatore.
Passaggio 3: prestare attenzione ai dettagli di installazione
Prestare attenzione ai limiti di dimensione e alla capacità di carico-del luogo di installazione per garantire che il trasformatore possa essere installato in sicurezza. Considerare anche la temperatura e l'umidità dell'ambiente operativo e selezionare un livello di protezione adeguato.
Passaggio 4: bilanciare costi e benefici
Nei limiti del tuo budget, la scelta di un modello più efficiente potrebbe comportare un investimento iniziale leggermente più elevato, ma il risparmio energetico a lungo termine-sarà considerevole.
Attraverso queste attente considerazioni potrete individuare il trasformatore più adatto, rendendolo un punto fermo affidabile e stabile del vostro impianto.
Scegliere il trasformatore giusto per il tuo sistema di alimentazione è come scegliere un partner affidabile per il tuo viaggio. La scelta giusta non solo garantisce la stabilità attuale ma determina anche la fluidità futura. Quando si considerano in modo esaustivo i requisiti di carico e lo sviluppo futuro e si comprende il significato dietro kVA, è possibile selezionare con sicurezza il trasformatore più adatto. Proteggerà silenziosamente il tuo sistema di alimentazione, fornendo un supporto di alimentazione stabile e affidabile per tutti i dispositivi. Se avete ulteriori domande, non esitate a contattarci.
