Correzione del fattore di potenza La guida più completa: PPEC
La correzione del fattore di potenza è fondamentale per garantire un funzionamento regolare, sostenuto e duraturo dell'infrastruttura elettrica. Migliora le prestazioni e l'efficienza complessiva dell'intero sistema elettrico. La correzione del fattore di potenza massimizza l'utilizzo dell'energia e riduce i rifiuti in vari settori. Questo post fornisce una comprensione più profonda dell'importanza della correzione del fattore di potenza nei sistemi di ingegneria elettrica e di alimentazione.
1. Che cos'è un fattore di potenza?
2. Quali sono i tre tipi di energia in un circuito elettrico?
3. Quali sono i fondamenti del fattore di potere?
4. Quali sono le principali cause del fattore di potenza?
5. Dovresti essere preoccupato per il fattore di basso potere?
6. In che modo i motori a bassa potenza hanno un impatto sui motori?
7. Come puoi migliorare il fattore di potenza?
8. Che cos'è la correzione del fattore di potenza?
9. Perché è richiesta la correzione del fattore di potenza e come viene raggiunta?
10. Qual è il circuito di correzione del fattore di potenza?
11. Quali sono i tipi di correzione del fattore di potenza?
12. Quali sono le modalità di conduzione di commutazione della correzione del fattore di potenza?
13. Quali sono i vantaggi dei condensatori di potenza migliorando i fattori di potenza?
14. Come calcolare il valore del condensatore per la correzione del fattore di potenza?
15. Quali sono i tipi di tecniche e dispositivi di correzione del fattore di potenza?
16. Dove dovresti installare condensatori nel sistema di distribuzione dell'impianto?
17. Quali sono i benefici della correzione del fattore di potere?
Cos'è un fattore di potenza: Electrical4u
Il fattore di potenza è il rapporto tra l'energia totale erogata all'estremità di trasmissione del dispositivo all'energia estratta all'estremità di uscita. È un coefficiente di prestazioni per l'utilizzo dell'energia elettrica.
Poiché i carichi nei sistemi di alimentazione, come motori, trasformatori e forni di induzione, sono induttivi e i carichi induttivi richiedono un campo magnetico per funzionare, sono divisi in potenza attiva e potenza reattiva durante il funzionamento.
La potenza attiva si riferisce principalmente alla potenza necessaria per generare il lavoro effettivo richiesto per l'uscita del dispositivo, come il movimento di calore e luce.
La potenza reattiva viene utilizzata per mantenere il campo magnetico. Sebbene non esegue un utile "lavoro", circola continuamente tra il generatore e il carico. Ciò si traduce in perdite di potenza nel sistema di alimentazione e distribuzione.
Il potere attivo e il potere reattivo insieme costituiscono un potere apparente.
I sistemi elettrici contengono tre tipi di potenza:
Potenza attiva
Active Power-Sourced: Withthegrid
Il potere attivo si riferisce al potere che esegue specificamente il "lavoro". È la potenza che può essere trasferita a un carico e utilizzato.

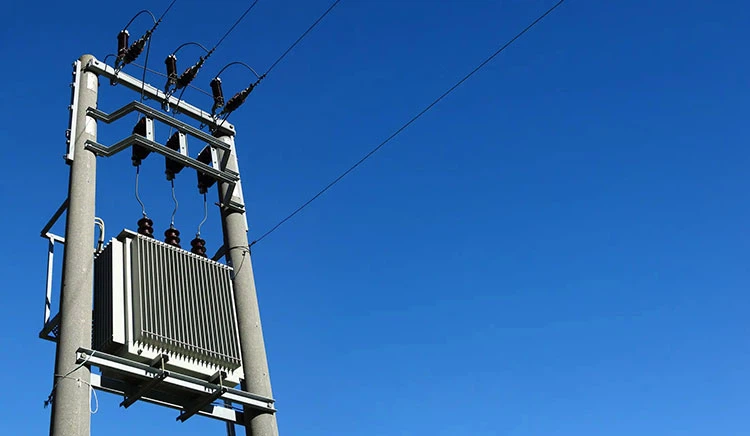

Potere reattivo
Power-Sourced reattivo: conthegrid
Il potere reattivo è ad angolo retto rispetto al potere attivo. Non esegue "lavoro" utile. Invece, mantiene principalmente campi magnetici in componenti reattivi, come induttori e condensatori. Viene facilmente trasferito alla griglia e può influire sulla qualità della potenza. Pertanto, nei sistemi di alimentazione, è importante massimizzare l'efficienza energetica e ridurre al minimo la potenza reattiva.
Potere apparente
Apparente di provenienza del potere: eShop
La potenza apparente è composta principalmente da potenza attiva e potenza reattiva. Il fattore di potenza è il rapporto tra potere attivo e potenza apparente. Maggiore è il fattore di potenza, più efficiente viene utilizzata la potenza.
Per ottenere il fattore di potenza esatto, dividere la potenza attiva per il potere apparente. Il risultato è chiamato coseno.
Quali sono i fondamenti della provenienza del fattore di potere: Mytnb
Il fattore di potenza è il rapporto tra potere attivo e potenza apparente. Misura come viene utilizzata un'energia elettrica in modo efficiente. Più basso è il fattore di potenza, meno efficiente viene utilizzata l'energia. Devi migliorare il fattore di potenza del tuo sistema. Il fattore di potenza viene calcolato dividendo la potenza attiva (KW) per energia apparente (KVA). Pertanto, il risultato è anche noto come coseno theta.
Quali sono le principali cause di origine del fattore di potenza: ElectricalTechnology
Più basso è il fattore di potenza di una rete elettrica, minore è l'efficienza dell'utilizzo energetico. Le principali cause di un fattore di potenza a basso contenuto di potenza includono:
Spostamento
Ciò si verifica quando la tensione e le forme d'onda di corrente in un sistema a circuito sono fuori fase, con conseguente spostamento.
Distorsione
La distorsione si riferisce generalmente al cambiamento di forma della forma d'onda originale durante il funzionamento. Se la forma d'onda non lineare contiene un gran numero di armoniche, la tensione della griglia è soggetta a distorsioni.
Se dovessi essere preoccupato per la bassa potenza del fattore di potenza: ElectricalTechnology
Un basso fattore di potenza nella rete elettrica dovrebbe essere di particolare preoccupazione. Un fattore di potenza inferiore significa un minore utilizzo energetico, che può portare a perdite di potenza, influire sull'efficienza della rete e aumentare i costi di elettricità.
In che modo i motori a bassa potenza hanno impatto motori: Electrical4u
In genere, i motori sono progettati e considerati in base al loro carico massimo, come in trasportatori, compressori, smerigliatrici e pressioni di punzonatura. Tuttavia, devono anche considerare la questione di un fattore di potenza basso in funzionamento ad alto carico. Quando un motore funziona a carico elevato, il dispositivo disegna più corrente, causando la caduta della tensione complessiva, portando a un funzionamento lento o al surriscaldamento.
Come puoi migliorare il fattore di potenza: ElectricalTechnology
Per migliorare il fattore di potenza dell'intero sistema di alimentazione, è possibile aggiungere condensatori di correzione del fattore di potenza al sistema. Questi condensatori agiscono come generatori di corrente reattiva, fornendo corrente reattiva in tutto il sistema di alimentazione, riducendo così la quantità totale di corrente tracciata dal sistema.
Che cos'è la correzione del fattore di potenza: Monoliticpower
La correzione del fattore di potenza utilizza principalmente condensatori per ridurre la potenza reattiva nei circuiti CA, migliorando l'efficienza complessiva del circuito.
Nei circuiti DC, la corrente è proporzionale alla tensione applicata e il consumo di energia di carichi resistivi è lineare. Tuttavia, nei circuiti CA, la reattanza influisce sulle caratteristiche del circuito. La tensione CA è un'onda sinusoidale, quindi la sua ampiezza e la sua direzione variano con la frequenza dell'alimentazione.
Nei circuiti CA, molti componenti elettrici, come bobine, avvolgimenti e trasformatori, sperimentano una differenza di fase tra corrente e tensione, con conseguente consumo di energia effettivo inferiore al prodotto della tensione e della corrente. Ciò può facilmente degradare il fattore di potenza dell'intero sistema, richiedendo la correzione del fattore di potenza.
Perché è richiesta la correzione del fattore di potenza e come viene raggiunta: Energyaustralia
Se il fattore di potenza di un circuito è basso e non corretto, può influire sull'efficienza dell'intero sistema di alimentazione, abbreviare la durata della durata delle apparecchiature di alimentazione e persino sprecare l'energia generata dal sistema, portando ad un aumento delle bollette di elettricità per le aziende.
In genere, i condensatori di correzione del fattore di potenza sono installati vicino al carico. Ciò consente loro di rilasciare più facilmente energia accumulata.
Qual è il circuito di correzione del fattore di potenza: AllAboutCircuits
Lo schema del circuito di correzione del fattore di potenza comprende resistori e induttori. I resistori e gli induttori rappresentano rispettivamente l'albero del motore e il campo magnetico. L'aggiunta di condensatori di correzione del fattore di potenza al circuito compensa parte dell'induttanza generata dalla potenza reattiva, impedendo la generazione di campo magnetico dispendioso. Quando il fattore di potenza viene corretto, la tensione e la corrente dell'intero sistema di circuiti diventano più sincronizzati, portando il fattore di potenza vicino all'unità.
Nella società moderna, le tecnologie di correzione del fattore di potenza possono essere classificate come correzione del fattore di potenza passivo, correzione parziale del fattore di potenza e correzione del fattore di potenza attivo. Tra loro:
Correzione del fattore di potenza passivo
Fattore di potenza passivo Controferenza: Thailin
La correzione del fattore di potenza passivo prevede principalmente il collegamento di un reattore in serie con l'alimentazione. I reattori aiutano a migliorare il fattore di potenza.
Correzione del fattore di potenza di commutazione parziale
La correzione parziale del fattore di potenza di commutazione è in genere combinata con un raddrizzatore del doppietto di tensione per i condizionatori d'aria inverter e altri elettrodomestici.

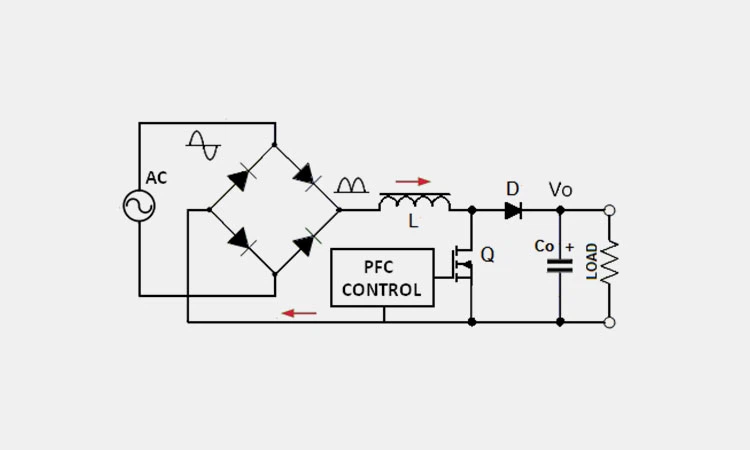

Correzione del fattore di potenza attivo
Correzione del fattore di potenza attivo-Sourced: Powerfactor
La correzione del fattore di potenza attivo viene generalmente utilizzata per alimentatori ad alta efficienza, compatti in modalità interruttore.
La correzione del fattore di potenza utilizza tre modalità di commutazione. Questi includono:
Modalità di conduzione continua (CCM)
Modalità di conduzione continua (CCM) -Sourcing: Piexpertonline
Questa modalità consente alla corrente del circuito di fluire attraverso il reattore e il MOSFET si accende prima che la corrente del reattore scenda a zero. Durante questo periodo di conduzione, la corrente scorre attraverso il diodo di uscita, miscelando con la corrente di carico nel reattore.
Modalità di conduzione critica (CRM)
Modalità di conduzione critica (CRM) -Tourcing: TechSimulator
Quando la corrente del reattore scende a zero, il MOSFET si accende. Quando la tensione di uscita è troppo alta, il circuito riduce la larghezza dell'impulso. Quando la tensione di uscita è troppo bassa, il circuito aumenta la larghezza dell'impulso. Pertanto, la frequenza operativa dell'intero circuito diminuisce all'aumentare del carico.
Modalità di conduzione discontinua (DCM)
Modalità di conduzione discontinua (DCM) -Sourced: Piexpertonline
Questa modalità ha un periodo di corrente zero in ciascun ciclo.
L'aggiunta di un condensatore di correzione del fattore di potenza al circuito può offrire i seguenti vantaggi:
Tensione migliorata
Miglioramento della tensione: Powerquality
I condensatori di correzione del fattore di potenza migliorano la tensione dell'intero sistema di circuiti, rendendo la tensione di uscita e di ingresso più stabile ed efficiente.
Aumento della capacità del sistema
Aumento della capacità del sistema: Wagnermechanical
I condensatori di correzione del fattore di potenza possono fornire una potenza totale sufficiente per il sistema di trasmissione e distribuzione, aumentando la capacità dell'intero sistema. Possono aiutarti a gestire generatori, trasformatori e cavi più grandi.
Perdite ridotte
Perdite ridotte-Sourced: costellazione
I condensatori di correzione del fattore di potenza possono ridurre le perdite in tutto il sistema.
Riduzione delle bollette di elettricità
Fatture elettriche ridotte: Goldmedalindia
Quando l'intero sistema di distribuzione viene utilizzato da un'utilità o un settore più ampio, può migliorare l'efficienza energetica, ridurre le bollette dell'elettricità e risparmiare denaro.
Come calcolare il valore del condensatore per la correzione del fattore di potenza: Aquantuo
Se è necessario determinare la quantità di correzione del fattore di potenza richiesta nel sistema, la formula di correzione del fattore di potenza è:
QC=p (tan ϕ - tan ϕ ')
Il QC è la potenza reattiva totale (KVAR)
P è il potere attivo (KW)
ϕ è l'angolo di spostamento di fase iniziale
ϕ 'è l'angolo di sfasamento della compensazione
L'angolo di sfasamento è la differenza di tempo tra la corrente e la tensione nell'intero sistema. Dopo aver determinato la potenza reattiva totale del sistema, è necessario determinare la potenza che può essere raggiunta dopo l'installazione di condensatori. Ciò comporta il posizionamento di un condensatore accanto al carico, consentendo a un condensatore più grande di gestire il carico.
Oltre ai condensatori, è anche possibile utilizzare varie tecnologie e metodi per ottenere la correzione del fattore di potenza, inclusi compensatori VAR statici, correzione del fattore di potenza attivo e correzione del fattore di potenza ibrido.
Banca dei condensatori
Condensatore di provenienza delle banche: strumentationTools
Una banca dei condensatori è una raccolta di componenti elettrici integrati in una singola unità. Può essere collegato in serie o parallele, a seconda delle tue esigenze. È più comunemente usato nella distribuzione di potenza per offset carichi induttivi nelle linee di trasmissione, aumentando così la capacità dell'intero banco dei condensatori e consentendole di gestire carichi più grandi.
Compensatore VAR statico
Static Var Compensatore-originale: Portale elettrico-ingegneria
Un compensatore VAR statico è anche un dispositivo di correzione del fattore di potenza. Risponde automaticamente a squilibri di tensione o corrente per controllare la degradazione del fattore di potenza. Consiste principalmente da un reattore controllato dal tiristore, che assorbe il potere reattivo induttivo e in ritardo.
Correzione del fattore di potenza attivo
Correzione del fattore di potenza attivo-Sourced: Powerfactor
I dispositivi di correzione del fattore di potenza attivi sono più complessi delle banche dei condensatori e dei compensati VAR statici. Oltre ai circuiti di misurazione, includono anche regolatori di tensione, rilevatori di sovratensione, rilevatori di corrente zero e blocco di sottotensione di ingresso.

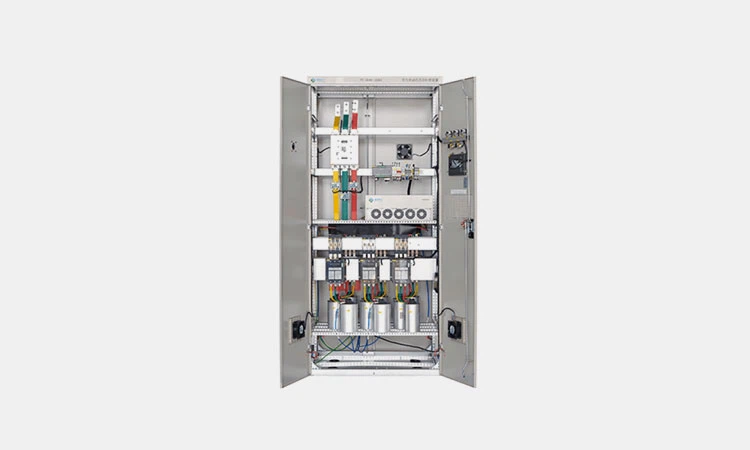

Correzione del fattore di potenza ibrido
FATTORE IBRIDE CORREZIONE DI CORREZIONE: YTelect
Oltre all'impatto di un basso fattore di potenza sull'efficienza energetica, le armoniche possono anche degradare la qualità di potenza in tutto il sistema di circuiti, danneggiando potenzialmente varie apparecchiature elettriche. Pertanto, un correttore del fattore di potenza ibrido può essere utilizzato per affrontare la perdita di potenza ed eliminare le armoniche nel sistema.
Dove dovresti installare i condensatori nel sistema di distribuzione dell'impianto: Eaton
I condensatori di correzione del fattore di potenza devono essere installati vicino al carico che sono progettati per gestire. Sono meglio installati direttamente sul motore in cui viene consumata l'alimentazione. È inoltre possibile installare condensatori di correzione del fattore di potenza sul lato del motore, a seconda del disegno di corrente e del carico.
Correggere e migliorare il fattore di potenza dell'intero sistema può fornire i seguenti vantaggi:
Qualità di potenza migliorata
Protesi di qualità migliorata: Protasi
Mantenendo un fattore di potenza ottimale per il sistema, la tensione a carichi elevati viene ridotta e stabilizzata, migliorando la qualità di potenza e garantendo una tensione di alimentazione pulita e stabile per i carichi.

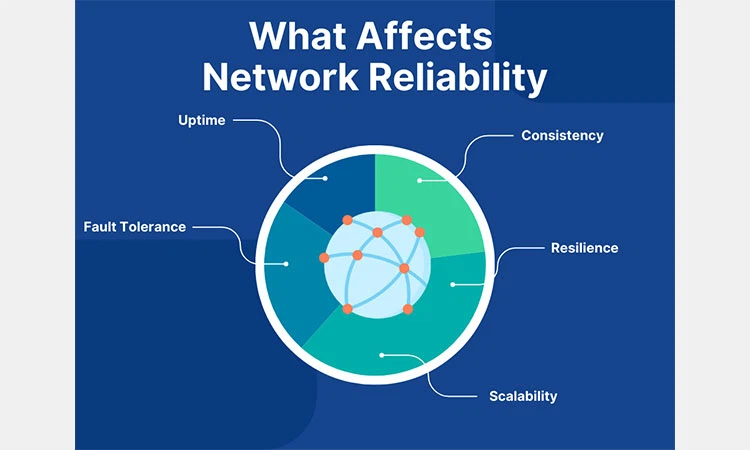

Affidabilità della rete di alimentazione migliorata
Affidabilità della rete di alimentazione migliorata: OBKIO
Una migliore qualità di potenza riduce le perdite in trasformatori, cavi e switch e mantiene temperature operative ottimali, estendendo l'affidabilità e la durata del sistema di distribuzione e migliorando ulteriormente l'affidabilità della rete di alimentazione.
Distorsione armonica ridotta
Riduzione della distorsione armonica: SpecialtyProductTechnologies
Nelle griglie elettriche con grave distorsione armonica, l'installazione di condensatori di correzione del fattore di potenza può ridurre significativamente la distorsione, filtrare e ridurre le armoniche, migliorare significativamente l'affidabilità delle attrezzature e la durata della vita e migliorare la qualità dell'energia.
Costi ridotti
Riduzione dei costi di origine: procurio
Quando l'efficienza energetica e la qualità diminuiscono, sarai soggetto a penalità di potenza in eccesso più elevate. L'installazione dei condensatori di correzione del fattore di potenza può compensare ed evitare queste sanzioni, riducendo così i costi di disponibilità.
La correzione del fattore di potenza è cruciale per i sistemi di potenza. La scelta del giusto dispositivo di correzione del fattore di potenza per il tuo settore può aiutare a ridurre i costi di elettricità. Per trovare la soluzione più economica per migliorare la qualità del potere nel tuo sistema di alimentazione, leggi attentamente questa guida o sentiti libero di contattarci.
